Оформление эскиза на проектирование мебели
- Эскиз должен содержать перечень модулей/изделий заказа с указанием их количества. Для кухонь и гардеробных комнат перечень модулей даётся, если это необходимо.
- Эскиз изделия должен быть четким, разборчивым, хорошо читаемым. Если необходимо, должно быть отдельно показано внутреннее наполнение изделия, модуля. Для сложных изделий эскиз должен содержать дополнительные виды (вид сверху, вид сзади, виды сбоку) и разрезы. Каждый эскиз и вид должны быть подписаны так же, как в перечне модулей заказа.

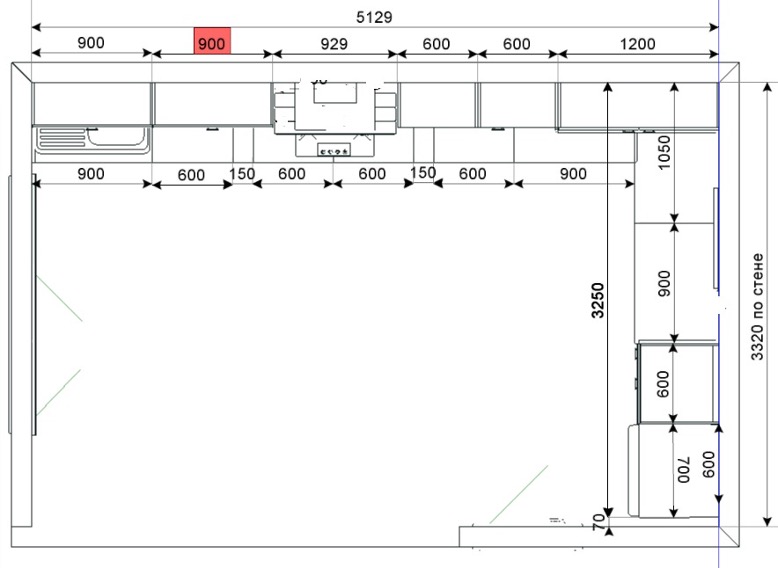

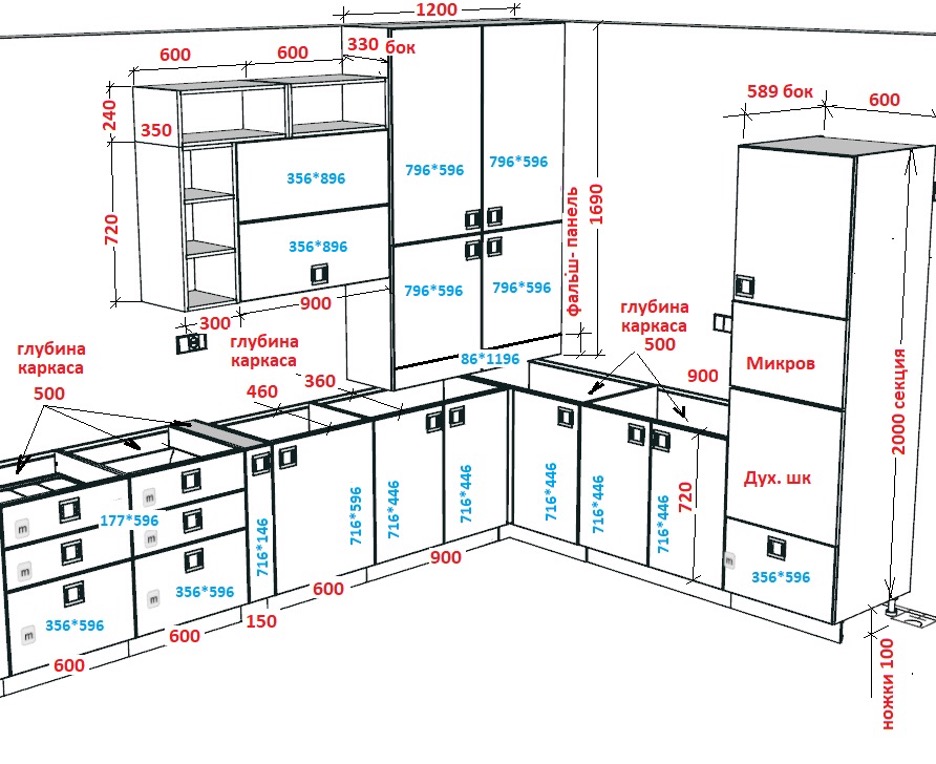

- На эскизе и видах должны быть указаны все габаритные размеры изделия с пояснением (с/без учета фасада, с/без учета опор, подпятников, роликов, с/без учета задних стенок). Допускается указание глубины изделия по боковой стенке или крышке.
- Должны быть указаны материал, декор и толщина для фасадов, корпусов и задних стенок.
- Для текстурных материалов, где важно, указать направление текстуры. По умолчанию направление текстуры задается вдоль длинной стороны детали.
- Информация о кромках на корпусе и фасаде: толщина кромки, облицовывать открытые части, видимые части и т.д. Отдельно указать, если кромка идет не в цвет к материалу.

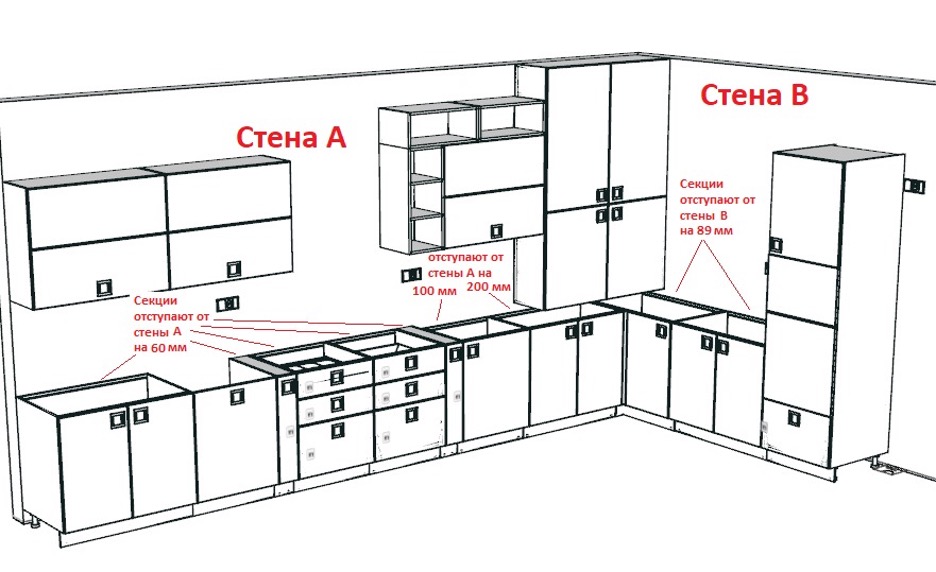

- Указать на эскизе особенности конструкции корпуса: цокольная коробка, вырезы под плинтус, проходные бока, проходное дно, крышка. Для столов и тумб указываются свесы, если это необходимо. Указать расположение вырезов под розетки, трубы, короба, вентрешетки, кабель-каналы и т.д.
- Указать тип задних стенок (накладные, в паз, в четверть). Указать наличие стенок жесткости. Для навесных секций указать тип используемых навесов.
- Указать особенности сборки и монтажа изделий, если это важно (сборка вертикально, сборка в нише, в ограниченном пространстве, под потолок, встраиваемое изделие и т.д.) Приложить замеры помещения, если это необходимо.
- Используемая соединительная фурнитура (эксцентриковая стяжка, шкант, конфирмат, усиленный эксцентрик). Указать на эскизе видимые стороны изделия, если это важно.

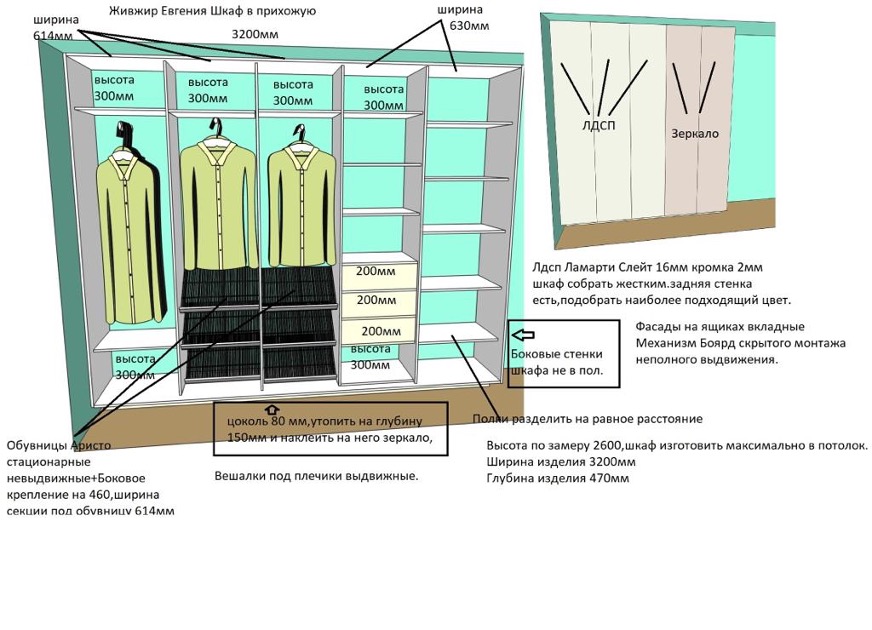

- Внутреннее наполнение изделия: показать расстояния между полками, перегородками (с указанием внутренних размеров ниш, или по центрам). Обозначить переставные полки «П», тип полкодержателя, наличие дополнительной перфорации и шаг перфорации. Допускается указание количества полок с расположением их на равном расстоянии. Указать заглубление полок и перегородок относительно боковых стенок, если это важно.
- Для фасадов указать, вкладные фасады или накладные. Если необходимо, указать точные размеры фасадов (без зазоров).
- Для распашных и откидных дверей указать сторону расположения петель, тип открывания и ручки (свес, вырез, выемка, механизм push-to-open, ручка) Для ручек указать межцентровое расстояние и расположение центра ручки.
- Для раздвижных и складных дверей указать тип механизма и производителя. На виде сверху указать взаимное расположение дверей. Крепление дверей (накладное, вкладное, пол/потолок, крышка/дно).
- Для ящиков указать тип направляющих (роликовые, шариковые, скрытого монтажа, метабокс, с двойными царгами) и производителя. Конструкция ящика (с передней стенкой или без, дно ДВП/ ХДФ, накладное/в паз, дно ЛДСП). Тип открывания (полное, частичное) и ручки ( push-to-open, ручка, выемка, свес, увеличенный зазор между фасадами). Для ручек указать межцентровое расстояние и расположение центра ручки.

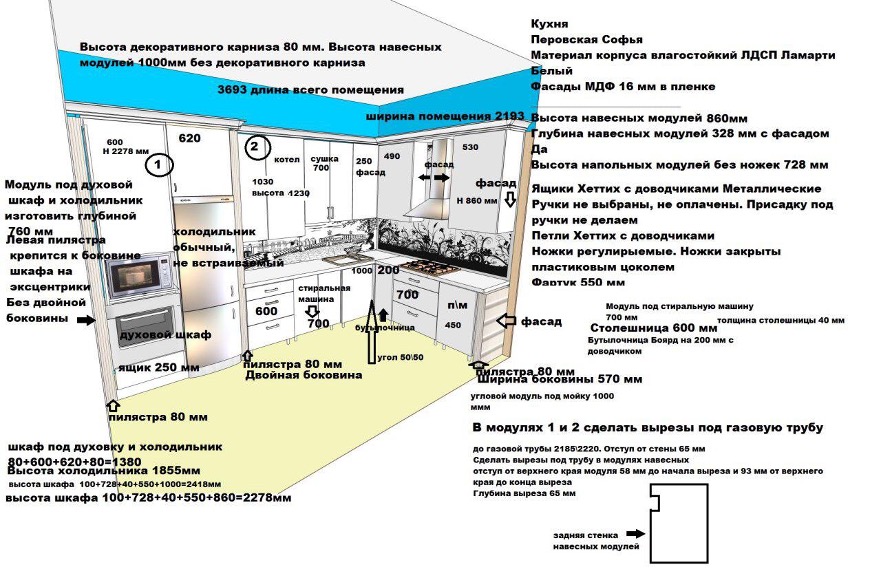

- Встраиваемая техника (холодильник, стиральная машинка, микроволновая печь, посудомоечная машина, мойка, варочная панель, духовой шкаф, вытяжка и т.д.) Указать модель, производителя и/или габаритные размеры.
- Функциональная фурнитура (бутылочницы, сетчатые ёмкости, сушки, пантографы, штанги, механизмы и т.д.). Указать модель и производителя.
|
